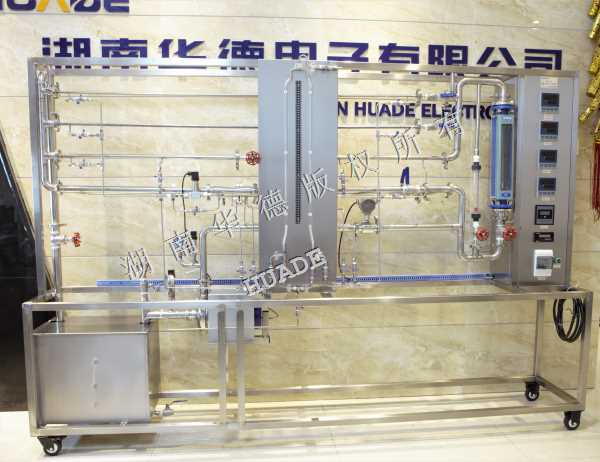

裝置功能：
1.學習直管摩擦阻力△Pf、直管摩擦系數λ的測定方法。
2.掌握不同流量下摩擦系數λ與雷諾數Re之間關系及其變化規律。驗證在層流、過渡流、湍流區內λ與Re的關系曲線。
3.測定湍流狀態下流體流經閥門時的局部阻力系數。
4.學習壓差傳感器測量壓差，流量計測量流量的方法。
5.掌握對數坐標系的使用方法。
主要配置與技術參數：
1、設計參數：
（1）光滑管：雷諾數：500~30000、液體流量：10~1000 l/h、壓差范圍：10~120KPa。常溫、常壓操作。
（2）粗糙管：雷諾數：500~30000、液體流量：10~1000 l/h、壓差范圍：30~180KPa。常溫、常壓操作。
（3）閥門局部阻力：雷諾數：2000~15000、液體流量：100~1000 l/h、壓差范圍：10~200KPa。
（4）常溫、常壓操作。
2、實驗管道1：不銹鋼光滑管：管徑d—8mm 管長L—1.4(m)；
實驗管道2：不銹鋼粗糙管：管徑d—10mm 管長L—1.4(m)，內裝不銹鋼螺旋絲；
3、實驗管道3：不銹鋼局部管路：管徑d—15mm 管長L—1.4(m)，上有不銹鋼球閥；
4、轉子流量計：LZB-25水轉子流量計： 流量范圍 100～1000L／h ；LZB-15水轉子流量計：流量范圍10～100L／h ；
5、壓差計：倒U型壓差計，0--600mmH2O；
6、壓差傳感器，LXWY壓差傳感器0～200.0KPa；儀表：AI501宇電數字顯示儀；
7、水泵：不銹鋼臥式單級離心泵，額定功率：0.55KW，轉速：2850r/min，流量0.1-6m3/h，揚程：14.6m。
8、不銹鋼框架結構（帶腳輪及禁錮腳），不銹鋼管路、管件及閥門不銹鋼儀表柜。測控、電器設備在實驗架上 。
9、數據處理軟件一套，提供電子版實驗指導書；
10、正泰品牌電氣設備，空氣開關，漏電保護；
11、設備管道表面光滑、焊縫符合化工設備驗收規范；設備管道儀表管線布置符合工程規范。
數據采集型（HD511/Ⅱ）：
12、提供在線監控實驗軟件和數據處理軟件1套；數字傳感器和觸摸屏，采集記錄實驗數據，自動計算和繪制實驗曲線。
13、配有智能語音模塊，講解與提示實驗操作流程。
14、配觸摸屏、微機接口和遠程控制接口。在線顯示溫度、流量、壓差等實驗數據?？勺詣涌刂茖嶒灹鞒?，可設置實驗參數，自動處理實驗數據。
